220kv光电复合海缆
发布时间: 2014-08-14 16:55
中国自主研发，打破了国外垄断，不再完全依赖进口。
220kV光电复合海缆特点

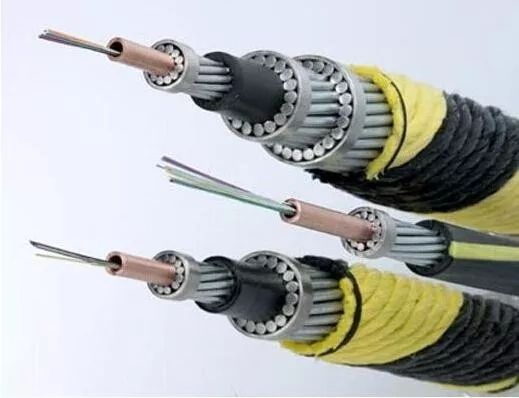

结构先进：包括从外到内依次分布的外披层、铠装层和内衬层，内衬层内设置有三个两两相外切的电单元，具有相位平衡的特点。
材料优质：采用改性高分子材料作为填充绳，外被层设计采用厚度为4.0mm的维外被层，由涂覆三层沥青或其他合适的防腐材料和绕包两层聚丙烯绳组成。
光电复合：所有的填充单元中至少一个为光单元，其余的填充单元为填充绳，实现电力和通信信号的同步传输。
磁损小：对铠装材料没有要求，不会造成铠装层的磁损，提高了电力的有效使用率。
占海域面积小：所占海域面积比同等规格的单芯海缆大大减少。
220kV光电复合海缆用途
电力输送：主要用于大陆与海岛、海岛与海岛、大陆与海洋石油平台之间的大功率电力输送。
信号传输：支持智能电网控制信号传送和通信信号的传输。
220kV光电复合海缆执行标准
执行标准包括但不限于：
GB/T 32346-2015
JB/T 11167-2011
CIGRE TB-490
CIGRE 623
220kV光电复合海缆使用特性
高电压传输：适用于220kV及以下的工作电压。
大容量：最大截面可达3500mm²，满足大功率电力输送需求。
耐候性强：设计用于在复杂的海洋环境中长期稳定运行。
抗干扰性强：能够抵抗海洋环境中的噪声和干扰，保证通信信号的稳定传输。
220kV光电复合海缆规格参数
工作电压：220kV及以下
最大截面：3500mm²
频率范围：适用于工频49～61赫兹
额定电压：26/35kV(Um=40.5kV)、64/110kV(Um=126kV)、127/220kV(Um=252kV)
导体材料：铜或其他优质导电材料
绝缘材料：交联聚乙烯绝缘或其他优质绝缘材料
